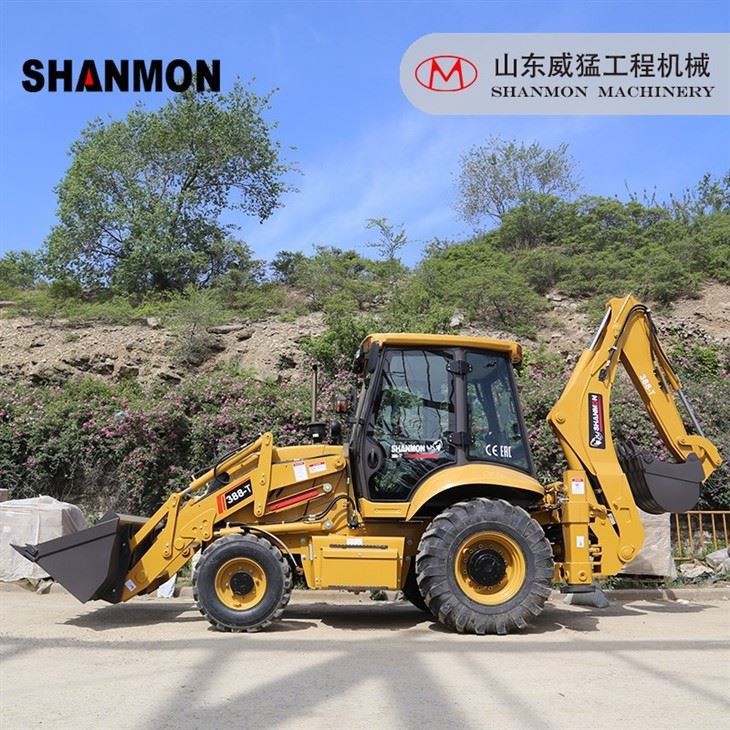

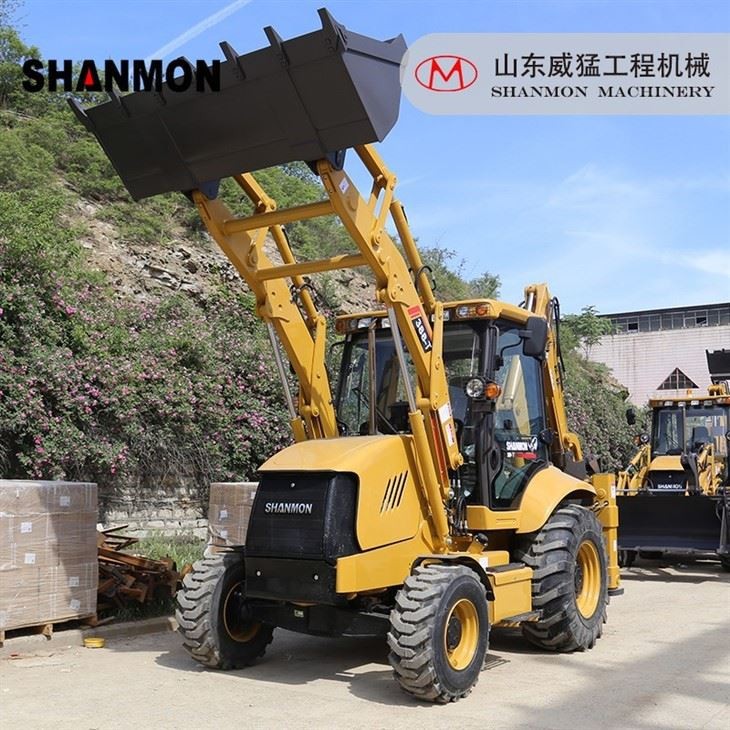

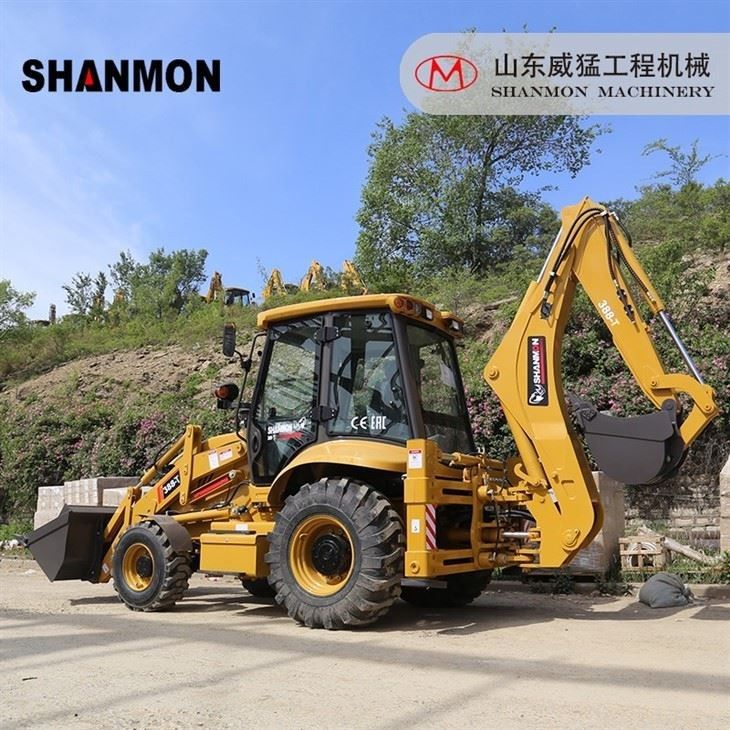

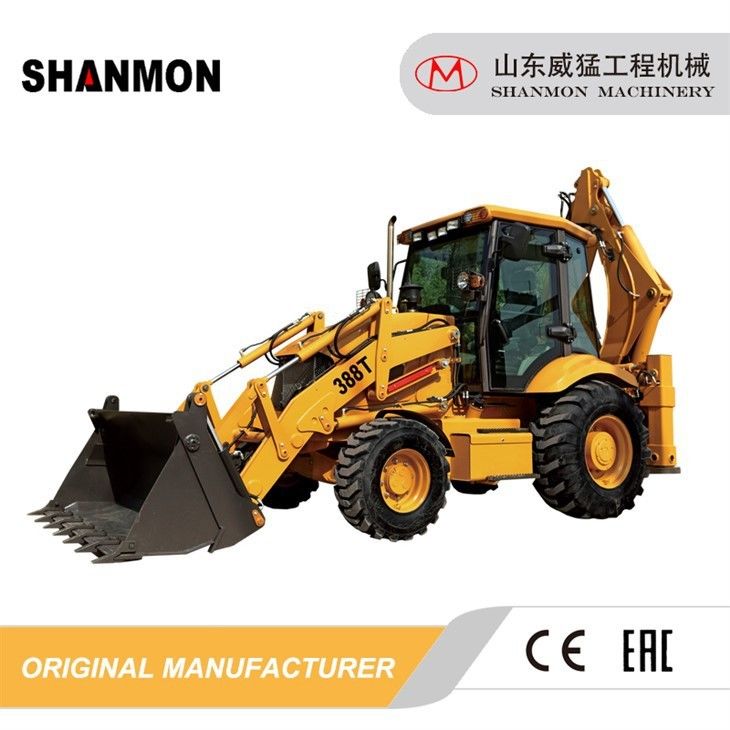

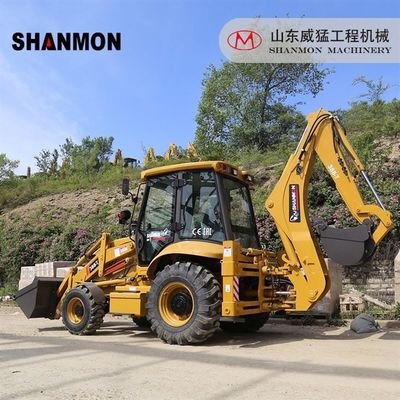

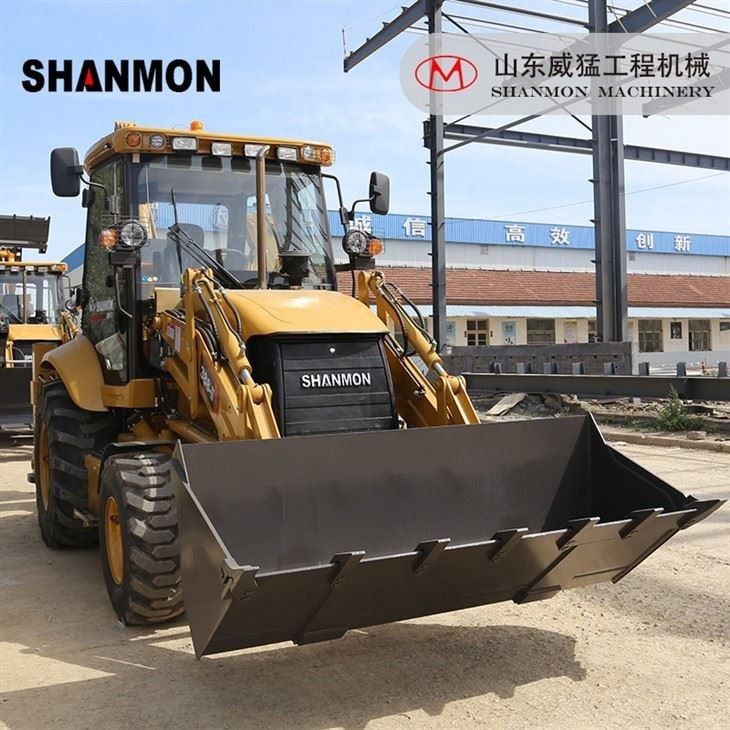

De 388T is een ingrijpend verbeterde versie van de Shanmon 388. Deze machine gebruikt meer internationale componenten, waaronder de Italiaanse Carraro-assen,Carraro-transmissiebakIn vergelijking met de 388, Carraro assen nemen nat aandrijving remmen, wat resulteert in een hogere rijsnelheid en een flexibelere werking.De Shanmon 388T heeft vier versnellingen naar voren en vier versnellingen naar achteren.De 388T zal de ruggengraat van de bouwindustrie zijn.
| Algemene afmetingen | Werkgewicht | 8200 kg |
| Algemene afmeting ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Wielbasis | 2280 mm | |
| Wielpad | 1785 mm | |
| Ground clearance | 300 mm | |
|
Prestaties |
Verpakkingskapaciteit |
1.0m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
2760 mm |
|
|
Verlaatbereik van de lading |
900 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|
De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
3795 mm |
|
|
Maximale graafdiepte van de bagger |
4085 mm |
|
|
Max. trekkracht |
60KN |
|
|
Motor |
Model |
Weichai WP4G95E221 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-105×130 |
|
|
Nominaal vermogen |
70 kW/95 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
380 N.m. |
|
|
Verplaatsing |
4.5L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 36° | |
| Min. draaiband | 6581 mm | |

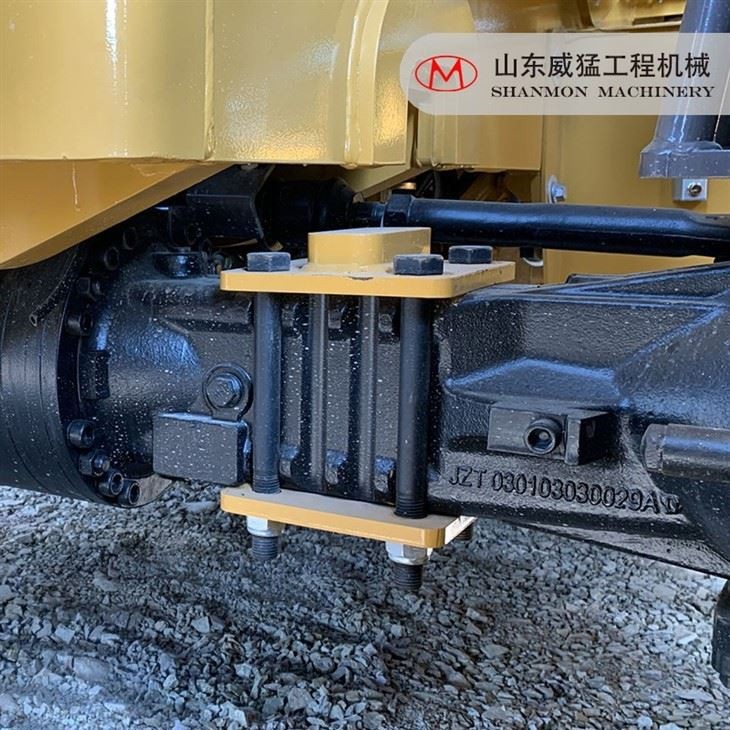

| Achs van de aandrijving | Model | 26.2-1920/28.43M-1654 |
| Vervaardiging | Italiaanse carraro | |
| Maximale belasting van de vooras | 22.5 ton | |
| Max. belasting van de achteras | 18.75 ton | |
| Transmissie | Versnellingsbak | Vermogen van de tegenas |
| Model | TLB1-4WD | |
| Veranderingsknop | 4 versnellingen naar voren en 4 versnellingen naar achteren | |
| Hydraulische koppelomvormer | Carraro | |
| Inlaatdruk | - | |
| Uitlaatdruk | 1.3-1.55Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|
Wiel |
Grootte voorwiel |
14 tot 17.5 |
|
Afmeting van het achterwiel |
19.5L-24 |
|
|
Voorbanddruk |
0.4Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
38 km/u |
|
| Bremsysteem | Werkrem | Vocht interne zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 20Mpa |
| Hydraulisch systeem voor het graven | 20Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
