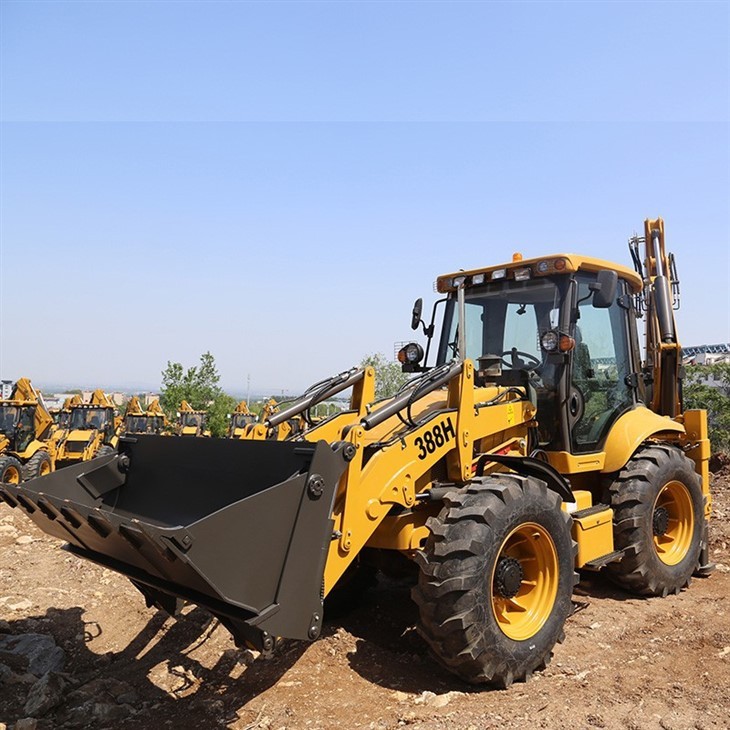

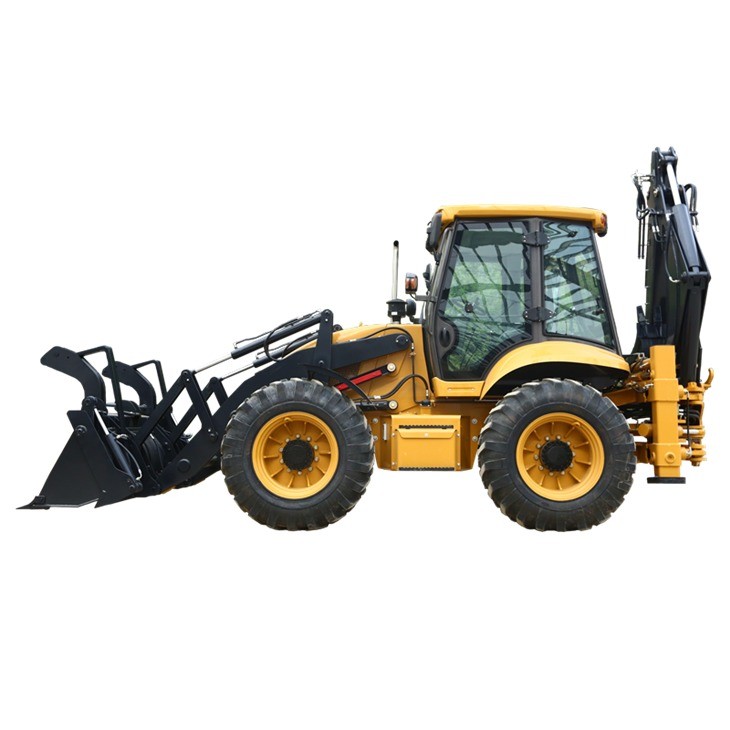

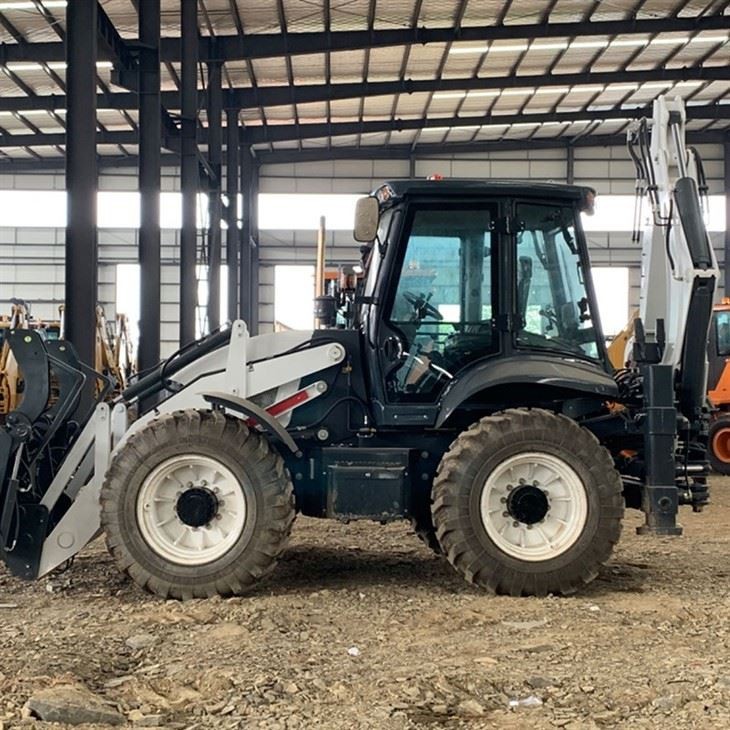

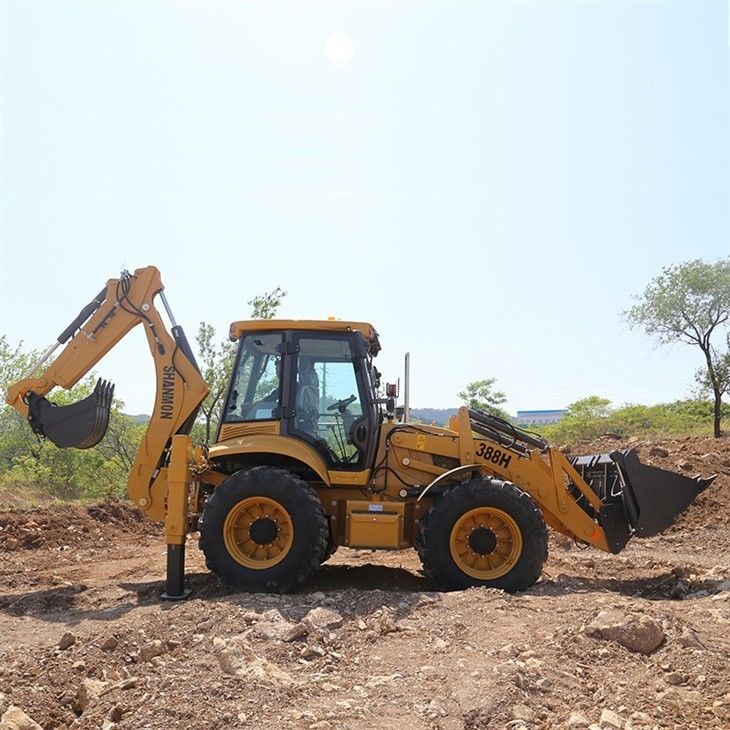

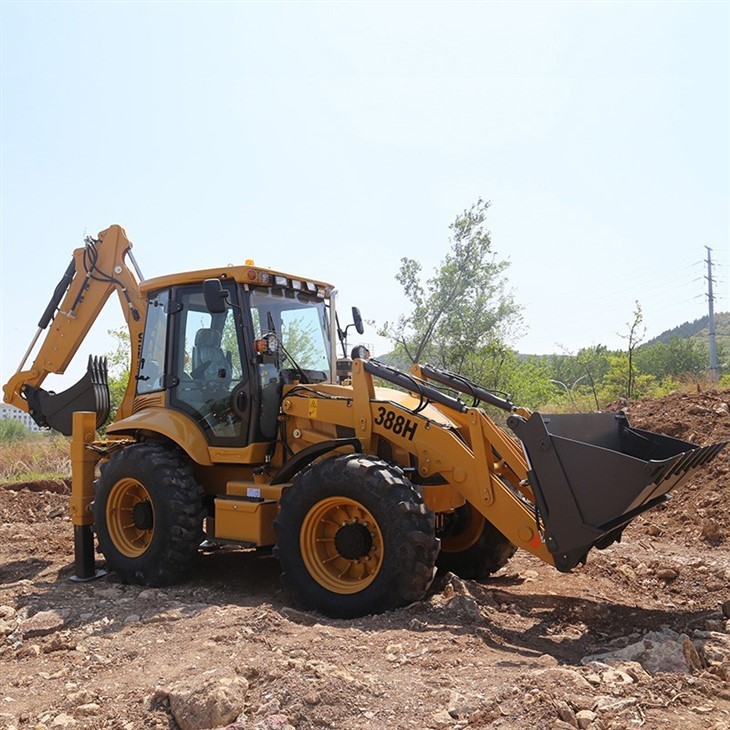

De Shanmon388H graafmachine 4x4 behoort tot de nieuwste generatie graafmachines van Shanmon, die met een aantal innovaties voor de Russische markt is ontwikkeld.Het versterkte frame en de krachtige Yuchai dieselmotor vergroten de kracht en de hefcapaciteit.De 388H is ontwikkeld met voortdurende aandacht voor de behoeften van klanten van over de hele wereld.het zorgt voor betrouwbaarheidHet is de bedoeling van de Europese Commissie om de ontwikkeling van de Europese infrastructuur te bevorderen.De 388H is meer dan geschikt.Dit zijn de specificaties:
| Algemene afmetingen | Werkgewicht | 10500 kg |
| Algemene afmeting ((L×W×H) | 6450 × 2530 × 3120 mm | |
| Wielbasis | 2335 mm | |
| Wielpad | 2050 mm | |
| Ground clearance | 450 mm | |
|
Prestaties |

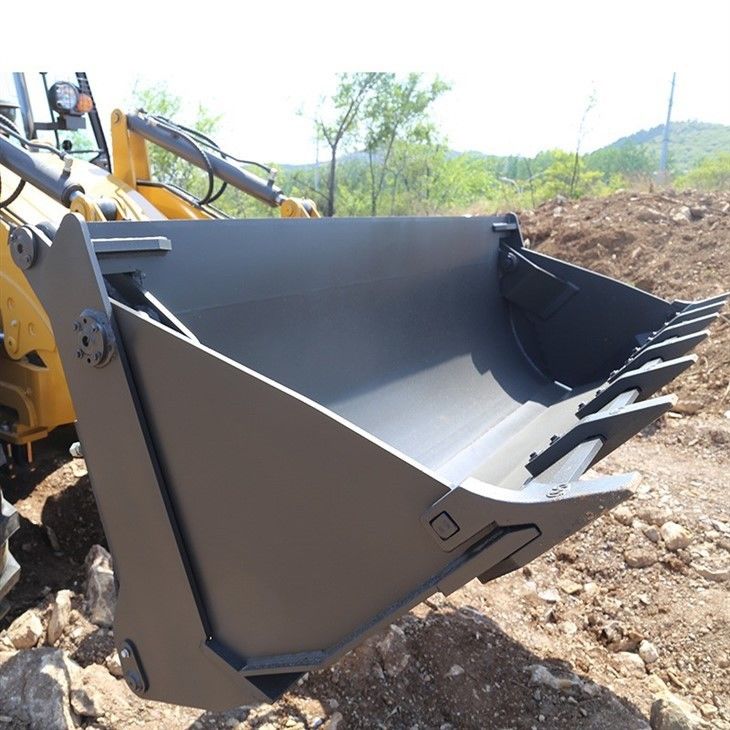

Verpakkingskapaciteit |
1.2m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
3050 mm |
|
|
Verlaatbereik van de lading |
870 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|

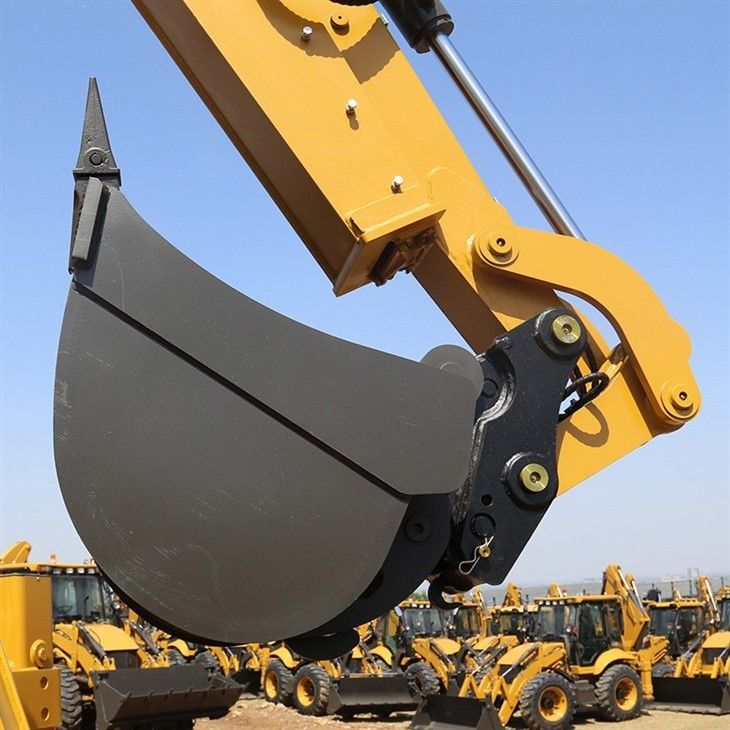

De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
4050 mm |
|
|
Maximale graafdiepte van de bagger |
3820 mm |
|
|
Max. trekkracht |
86KN |
|
|
Motor |
Model |
Yuchai YC4A105Z-T20 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-108×132 |
|
|
Nominaal vermogen |
75 kW/100 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
400 N.m. |
|
|
Verplaatsing |
4.8L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 35° | |
| Min. draaiband | 6950 mm | |
| Achs van de aandrijving | Model | WZL100DF |
| Vervaardiging | China-as | |
| Maximale belasting van de vooras | 13 ton | |
| Max. belasting van de achteras | 13 ton | |
| Transmissie | Versnellingsbak | Mechanisch bediende hydraulische synchroniseerde schakeling |
| Model | ZL30 | |
| Veranderingsknop | 4 versnellingen naar voren en 4 versnellingen naar achteren | |
| Hydraulische koppelomvormer | YJ320 | |
| Inlaatdruk | 0.4-0.65Mpa | |
| Uitlaatdruk | 1.6-1.9Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|

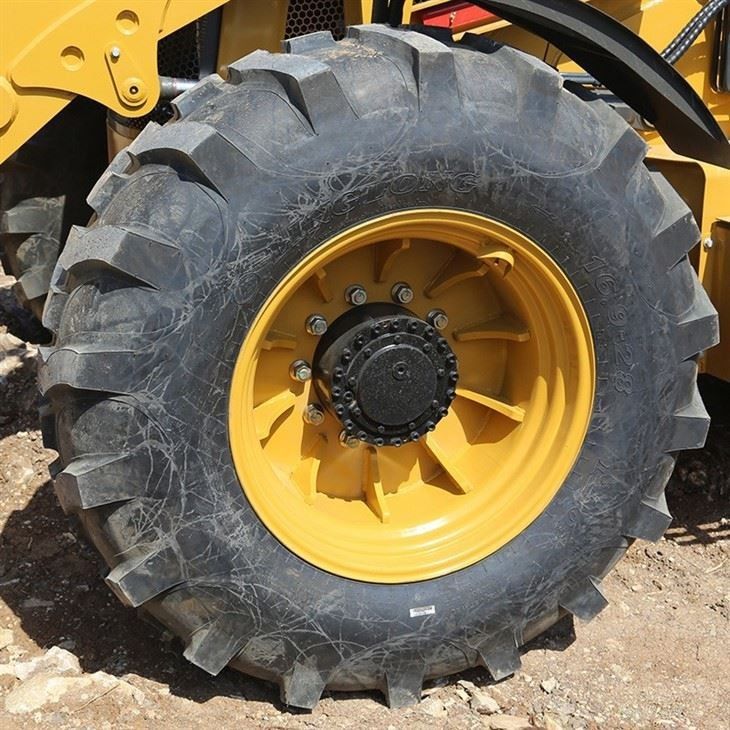

Wiel |
Grootte voorwiel |
16.9-28 |
|
Afmeting van het achterwiel |
16.9-28 |
|
|
Voorbanddruk |
0.35Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
38 km/u |
|
| Bremsysteem | Werkrem | Gasgedreven olie, ingebouwde zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 20Mpa |
| Hydraulisch systeem voor het graven | 20Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
