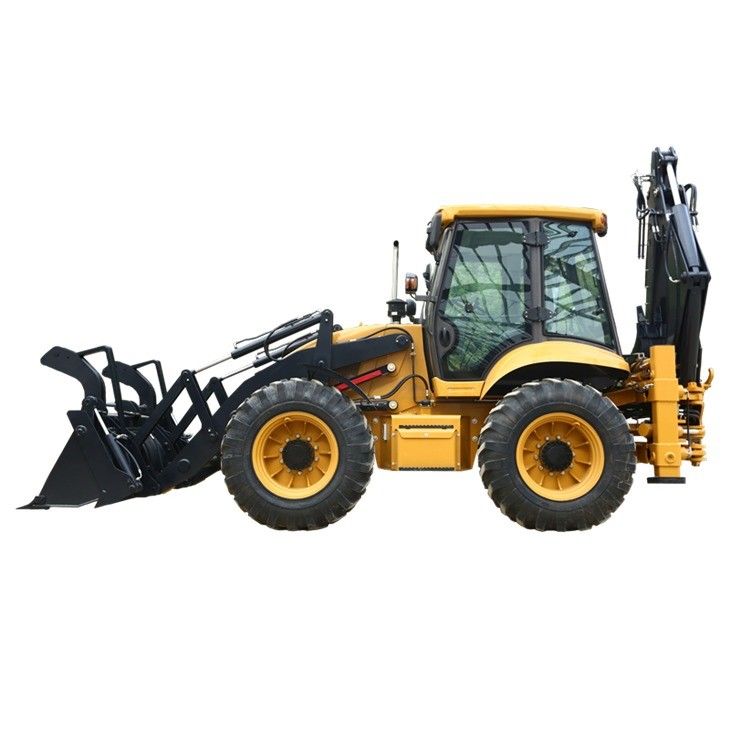

De 388H is een van de nieuwste generatie Shanmon-graafmachines, die met een aantal innovaties voor de Russische markt is ontwikkeld.Het is een gebruiksvriendelijke machine die topprestaties biedt.Voorlopig produceert Shanmon meer dan 1000 eenheden backhoes per maand, ze zijn heet te koop.
| Algemene afmetingen | Werkgewicht | 10500 kg |
| Algemene afmeting ((L×W×H) | 6450 × 2530 × 3120 mm | |
| Wielbasis | 2335 mm | |
| Wielpad | 2050 mm | |
| Ground clearance | 450 mm | |
|
Prestaties |
Verpakkingskapaciteit |
1.2m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
3050 mm |
|
|
Verlaatbereik van de lading |
870 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|
De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
4050 mm |
|
|
Maximale graafdiepte van de bagger |
3820 mm |
|
|
Max. trekkracht |
86KN |
|
|
Motor |
Model |
Yuchai YC4A105Z-T20 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-108×132 |
|
|
Nominaal vermogen |
75 kW/100 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
400 N.m. |
|
|
Verplaatsing |
4.8L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 35° | |
| Min. draaiband | 6950 mm | |
| Achs van de aandrijving | Model | WZL100DF |
| Vervaardiging | China-as | |
| Maximale belasting van de vooras | 13 ton | |
| Max. belasting van de achteras | 13 ton | |
| Transmissie | Versnellingsbak | Mechanisch bediende hydraulische synchroniseerde schakeling |
| Model | ZL30 | |
| Veranderingsknop | 4 versnellingen naar voren en 4 versnellingen naar achteren | |
| Hydraulische koppelomvormer | YJ320 | |
| Inlaatdruk | 0.4-0.65Mpa | |
| Uitlaatdruk | 1.6-1.9Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|
Wiel |
Grootte voorwiel |
16.9-28 |
|
Afmeting van het achterwiel |
16.9-28 |
|
|
Voorbanddruk |
0.35Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
38 km/u |
|
| Bremsysteem | Werkrem | Gasgedreven olie, ingebouwde zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 20Mpa |
| Hydraulisch systeem voor het graven | 20Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
