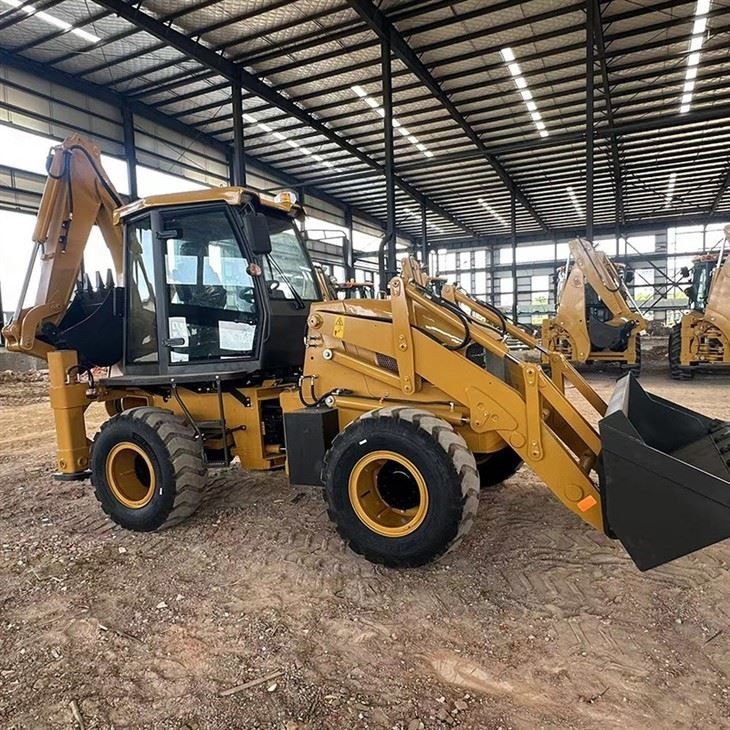

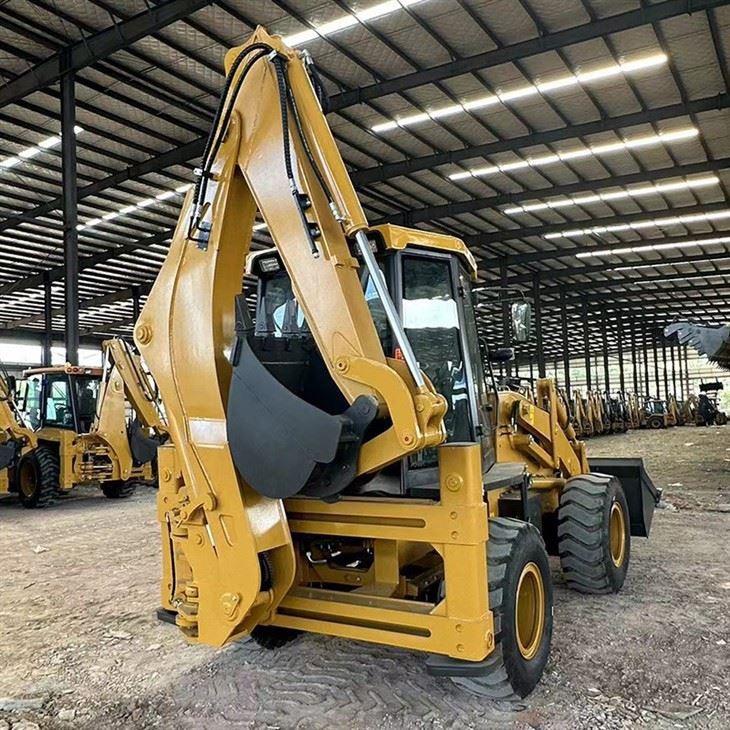

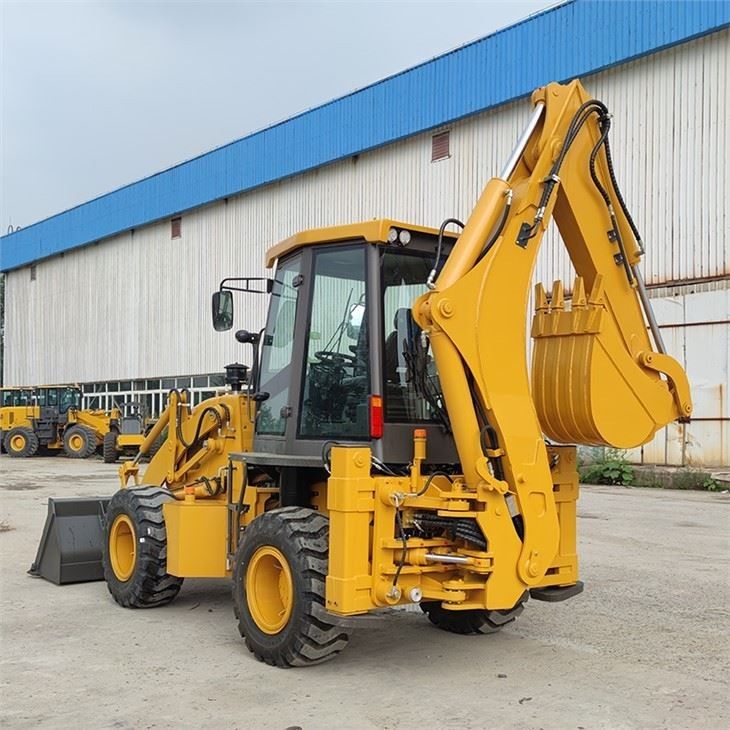

De WZ 30-25 graafmachine is een aardeverhuizingsmachine die een combinatie is van een ladingmachine en een graafmachine.De afgelopen jaren hebben getuige zijn groeiende populariteit van graafmachine lader die ook wordt aangeduid als backhoe lader over de hele wereldZoals we allemaal weten, heeft de WZ 30-25 graafmachine een 1.0m3 front emmer. We noemen dit soort emmer de standaard emmer. Maar behalve de standaard emmer,Onze WZ 30-25 graafmachine kan ook worden uitgerust met 4 in 1 emmer of 6 in 1 emmer en alle besturingssystemen zijn hydraulischAls onze WZ 30-25 graafmachine is uitgerust met 4 in 1 multifunctionele emmer,het kan de gebruiker in staat stellen de emmer te openen om materiaal vrij te geven in plaats van het materiaal te dumpen en ook wanneer de emmer wordt geopend,de blootgestelde messen aan de achterkant en aan de voorkant van de emmer kunnen worden gebruikt voor aardverplaatsingsactiviteiten.Hier volgt de belangrijkste specificatie:
| Algemene afmetingen | Werkgewicht | 7600 kg |
| Algemene afmeting ((L×W×H) | 5654 × 2365 × 3764 mm | |
| Wielbasis | 2415 mm | |
| Wielpad | 1848 mm | |
| Ground clearance | 300 mm | |
|
Prestaties |
Verpakkingskapaciteit |
1.0m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
2780 mm |
|
|
Verlaatbereik van de lading |
1112 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|
De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
3820 mm |
|
|
Maximale graafdiepte van de bagger |
4060 mm |
|
|
Max. trekkracht |
52KN |
|
|
Motor |
Model |
Yuchai YC4A105Z-T20 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-108×132 |
|
|
Nominaal vermogen |
75 kW/100 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
400 N.m. |
|
|
Verplaatsing |
4.8L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 36° | |
| Min. draaiband | 5590 mm | |
| Achs van de aandrijving | Model | ZL28 |
| Vervaardiging | China-as | |
| Maximale belasting van de vooras | 12.3 ton | |
| Max. belasting van de achteras | 12.3 ton | |
| Transmissie | Versnellingsbak | Mechanisch bediende hydraulische synchroniseerde schakeling |
| Model | ZL15 | |
| Veranderingsknop | 2 versnellingen naar voren en 2 versnellingen naar achteren | |
| Hydraulische koppelomvormer | YJ280 | |
| Inlaatdruk | 0.4-0.65Mpa | |
| Uitlaatdruk | 1.5-1.8Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|
Wiel |
Grootte voorwiel |
16/70-20 |
|
Afmeting van het achterwiel |
16/70-20 |
|
|
Voorbanddruk |
0.35Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
22 km/uur |
|
| Bremsysteem | Werkrem | Air over oil-klem, externe, zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 19Mpa |
| Hydraulisch systeem voor het graven | 19Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
