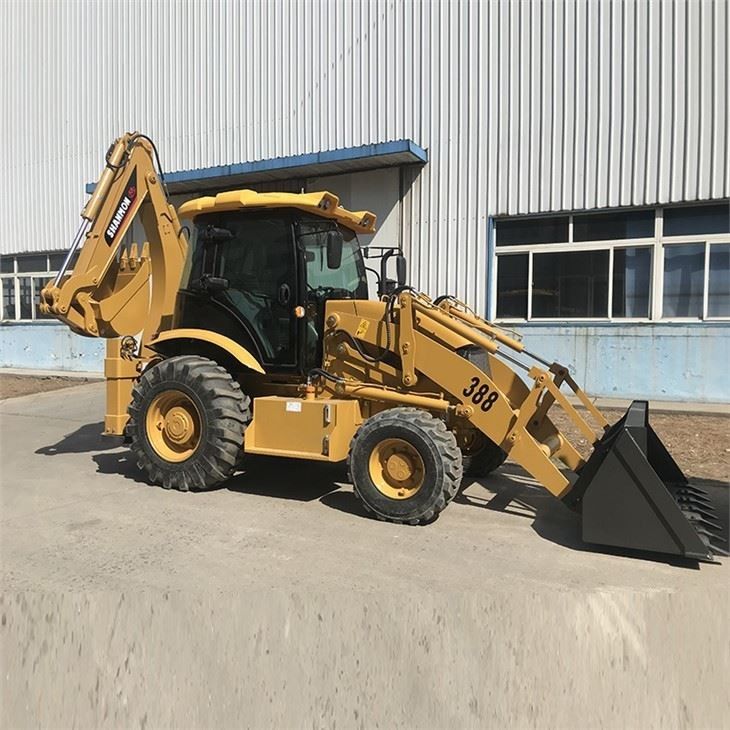

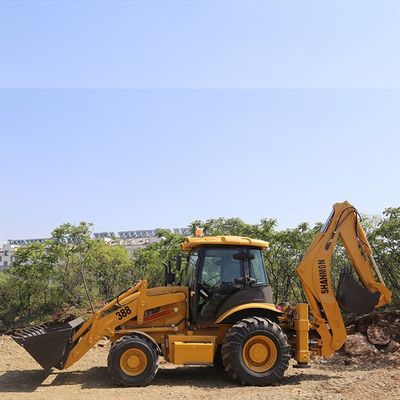

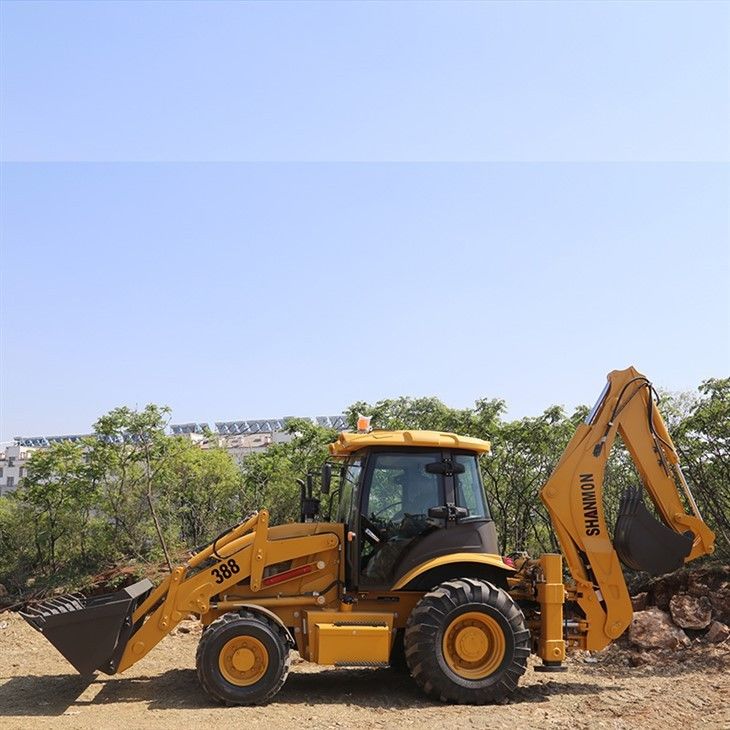

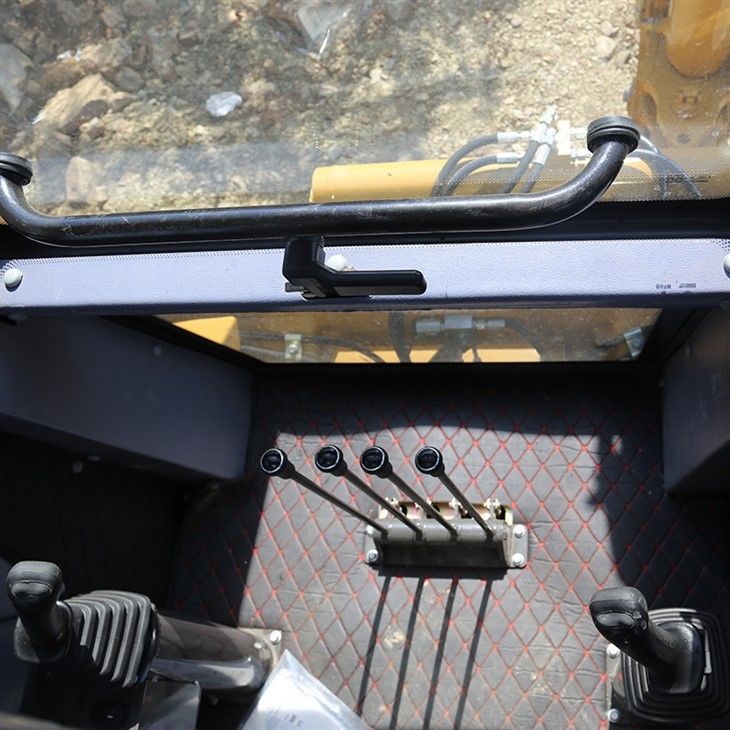

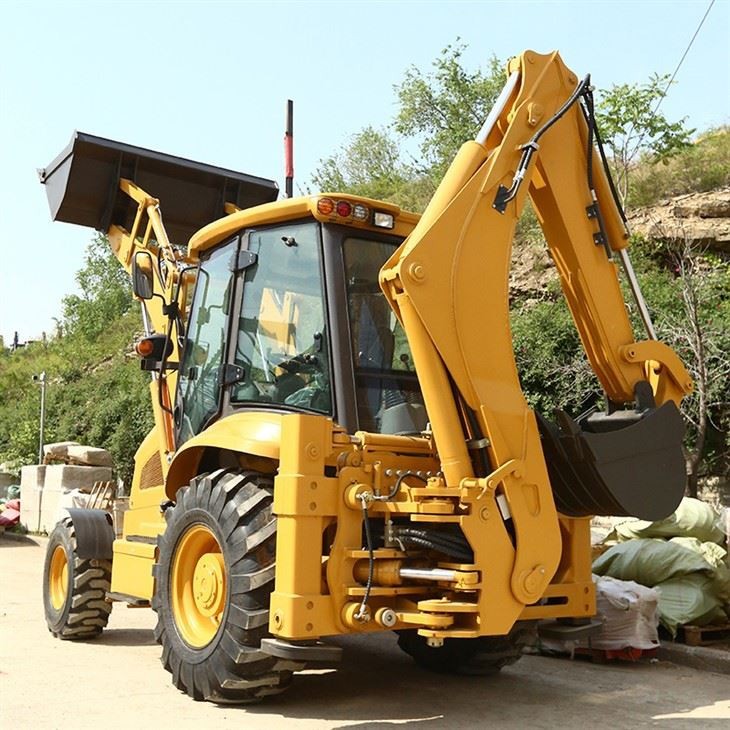

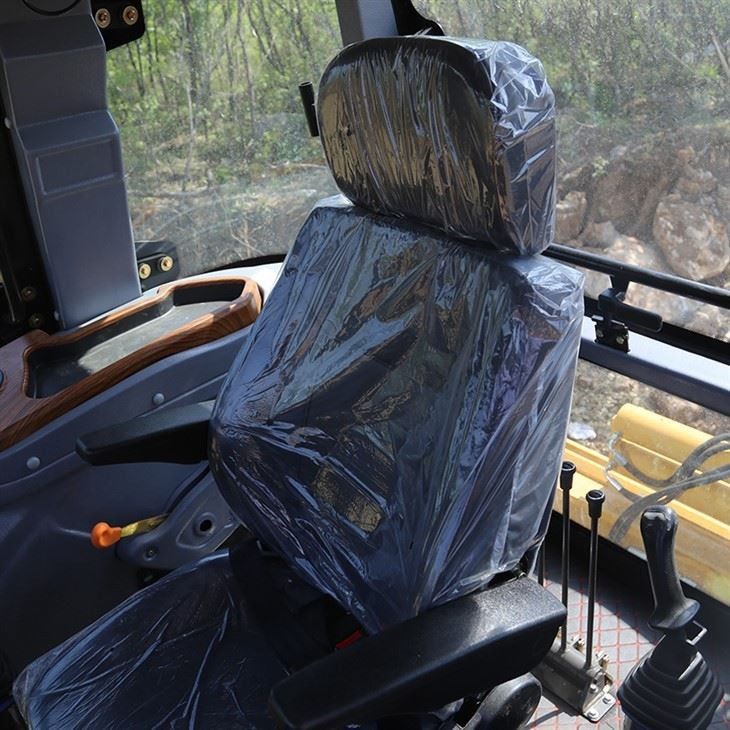

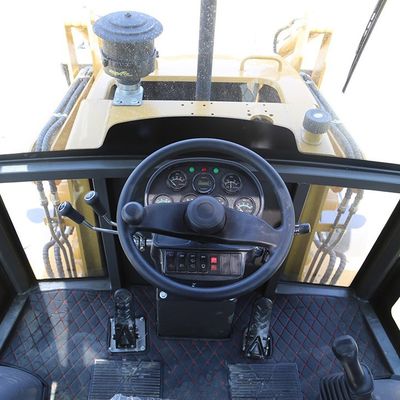

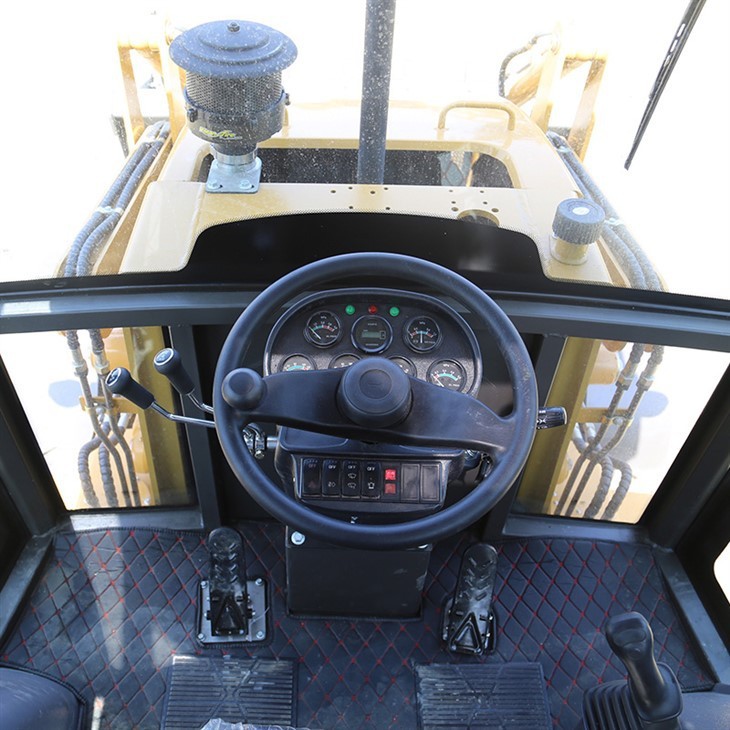

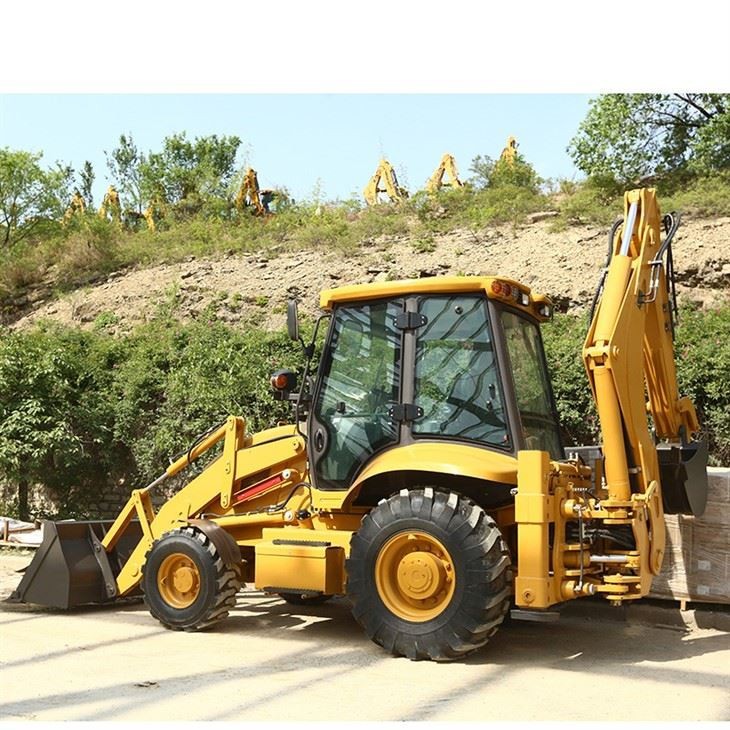

De graafmachine is ontworpen voor landbouw, bosbouw, normale projecten, landschapsontwerp en bouw van openbare voorzieningen.hoge efficiëntie en tijdsbesparing.There is a full-view cabin between the loading bucket and the rear excavator which is easy for the operator to always observe the surrounding conditions and operate the machine with a better visual field.Er is een verplaatsbare stoel in het midden van de cabine en na het voltooien van de laadwerkzaamheden,door een staaf onder de stoel te drukken,de gebruiker kan gemakkelijk draaien de stoel aan de besturingsknoppen van de achterste graver om het graafwerk te blijven uitvoeren.Het geïntegreerde bedieningspaneel maakt de bediening gemakkelijker,zelfs voor iemand die nog nooit heeft geleerd hoe hij een graafmachine met een bagger moet bedienen.
| Algemene afmetingen | Werkgewicht | 8200 kg |
| Algemene afmeting ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Wielbasis | 2280 mm | |
| Wielpad | 1785 mm | |
| Ground clearance | 300 mm | |
|
Prestaties |
Verpakkingskapaciteit |
1.0m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
2760 mm |
|
|
Verlaatbereik van de lading |
900 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|
De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
3795 mm |
|
|
Maximale graafdiepte van de bagger |
4085 mm |
|
|
Max. trekkracht |
60KN |
|
|
Motor |
Model |
Yuchai YC4A105Z-T20 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-108×132 |
|
|
Nominaal vermogen |
75 kW/100 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
400 N.m. |
|
|
Verplaatsing |
4.8L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 36° | |
| Min. draaiband | 6581 mm | |
| Achs van de aandrijving | Model | WZZ75D |
| Vervaardiging | China-as | |
| Maximale belasting van de vooras | 22.5 ton | |
| Max. belasting van de achteras | 18.5 ton | |
| Transmissie | Versnellingsbak | Mechanisch bediende hydraulische synchroniseerde schakeling |
| Model | ZL15 | |
| Veranderingsknop | 2 versnellingen naar voren en 2 versnellingen naar achteren | |
| Hydraulische koppelomvormer | YJ290 | |
| Inlaatdruk | 0.4-0.65Mpa | |
| Uitlaatdruk | 1.5-1.8Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|
Wiel |
Grootte voorwiel |
14 tot 17.5 |
|
Afmeting van het achterwiel |
19.5L-24 |
|
|
Voorbanddruk |
0.4Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
24 km/u |
|
| Bremsysteem | Werkrem | Air over oil-klem, externe, zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 19Mpa |
| Hydraulisch systeem voor het graven | 19Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
