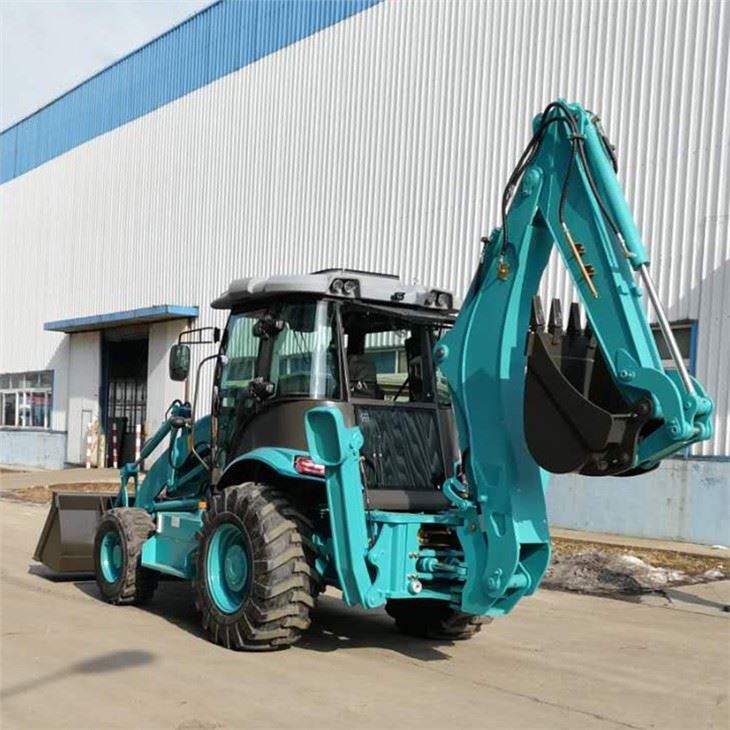

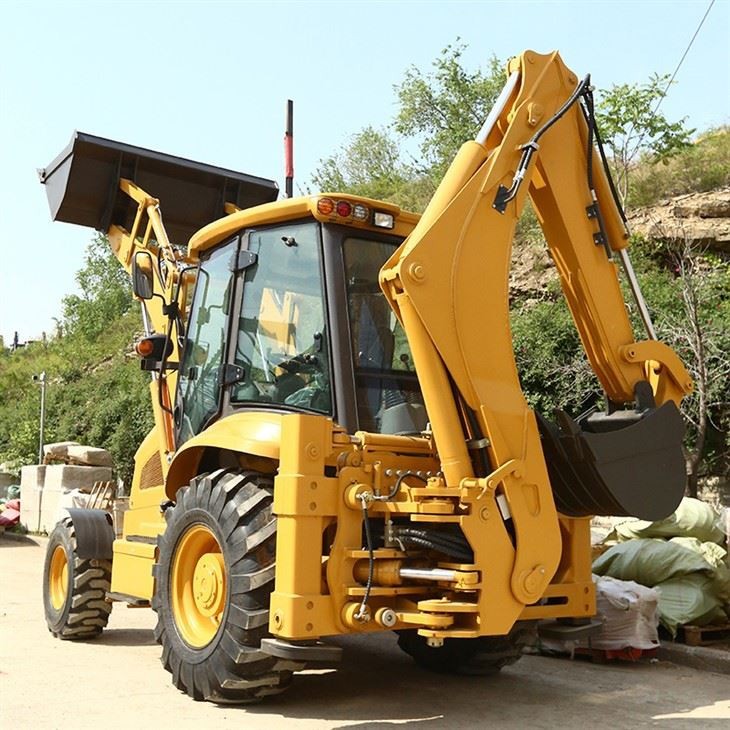

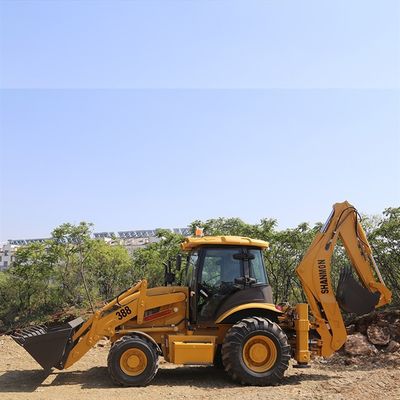

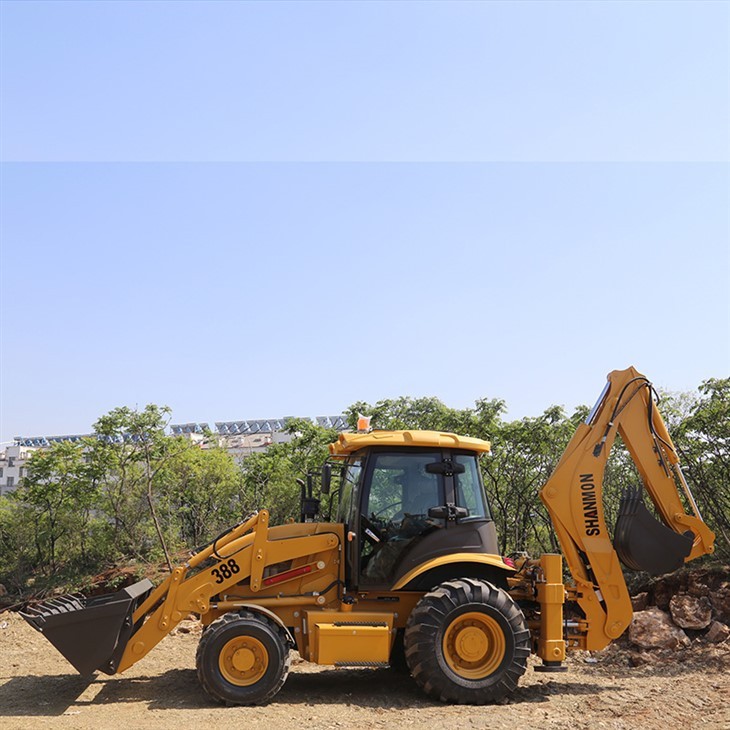

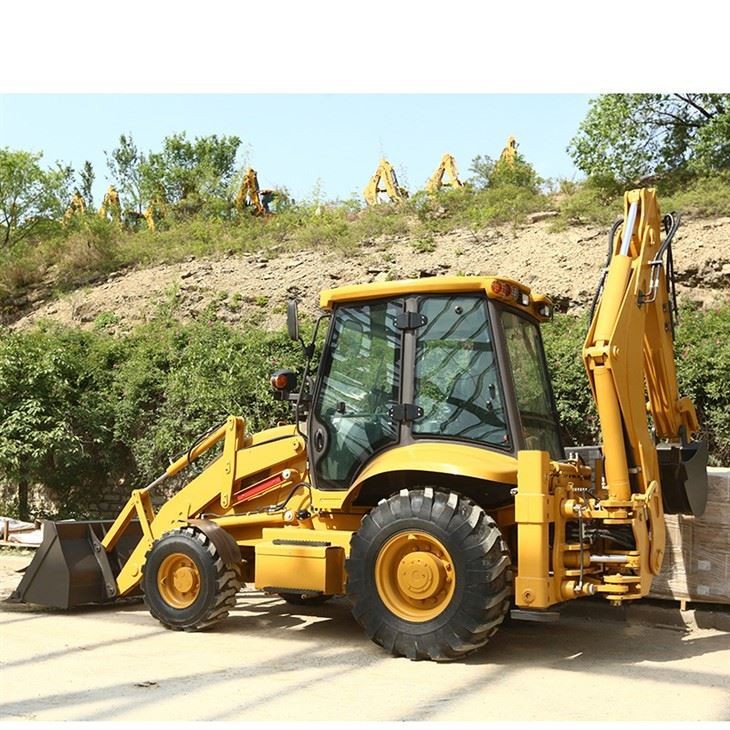

De 388 graafmachine is ontworpen voor landbouw, bosbouw of andere kleine en middelgrote projecten.Onze 388 graafmachine kan ook worden uitgerust met vele andere toebehorenOm aan de verschillende behoeften van onze klanten te voldoen, kan onze voorkant emmer worden veranderd in pallet vork die kan worden gebruikt voor het vervoer van goederen of andere materialen.Het hele frame van onze 388 bagger is gemaakt van mangaans staal met een lange levensduur en een hoge kwaliteit en zo is onze pallet vorkEn ook het integrale frame is meer geschikt voor opgravingswerk.
| Algemene afmetingen | Werkgewicht | 8200 kg |
| Algemene afmeting ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Wielbasis | 2280 mm | |
| Wielpad | 1785 mm | |
| Ground clearance | 300 mm | |
|
Prestaties |
Verpakkingskapaciteit |
1.0m3 |
|
Kracht van de laadmachine |
47KN |
|
|
Draagvermogen van de laadmachine |
2500 kg |
|
|
Hoogte van het laadapparaat |
2760 mm |
|
|
Verlaatbereik van de lading |
900 mm |
|
|
Graafdiepte van de laadmachine |
52 mm |
|
|
De capaciteit van de boorbak |
0.3m3 |
|
|
Kracht voor het graven met een graafbuis |
50KN |
|
|
Hoek van de schommeling van de boormachine |
180° |
|
|
Hoogte van het dumpen van de boormachine |
3795 mm |
|
|
Maximale graafdiepte van de bagger |
4085 mm |
|
|
Max. trekkracht |
60KN |
|
|
Motor |
Model |
Yuchai YC4A105Z-T20 |
|
Type |
Turbocompressor met vier-takt |
|
|
Inwendige diameter van de cilinder* slag |
4-108×132 |
|
|
Nominaal vermogen |
75 kW/100 pk |
|
|
Nominale snelheid |
2200 r/min |
|
|
Min. brandstofverbruik |
230 g/kw.h |
|
|
Max.koppel |
400 N.m. |
|
|
Verplaatsing |
4.8L |
|
| Stelselsysteem | Type | Hydraulisch stuur |
| Divertermodel | BZZ5-250 | |
| Pomplevering | 63 ml/uur | |
| Steeringhoek | ± 36° | |
| Min. draaiband | 6581 mm | |
| Achs van de aandrijving | Model | WZZ75D |
| Vervaardiging | China-as | |
| Maximale belasting van de vooras | 22.5 ton | |
| Max. belasting van de achteras | 18.5 ton | |
| Transmissie | Versnellingsbak | Mechanisch bediende hydraulische synchroniseerde schakeling |
| Model | ZL15 | |
| Veranderingsknop | 2 versnellingen naar voren en 2 versnellingen naar achteren | |
| Hydraulische koppelomvormer | YJ290 | |
| Inlaatdruk | 0.4-0.65Mpa | |
| Uitlaatdruk | 1.5-1.8Mpa | |
| Koelstand | olie-koeling drukcirculatie | |
| Pomplevering | 40 ml/uur | |
|
Wiel |
Grootte voorwiel |
14 tot 17.5 |
|
Afmeting van het achterwiel |
19.5L-24 |
|
|
Voorbanddruk |
0.4Mpa |
|
|
Achterbanddruk |
0.35Mpa |
|
|
Reissnelheid |
24 km/u |
|
| Bremsysteem | Werkrem | Air over oil-klem, externe, zelfregulatie, zelfbalans |
| Parkeerrem | Handrem | |
| Systeemdruk | Hydraulisch laadsysteem | 19Mpa |
| Hydraulisch systeem voor het graven | 19Mpa | |
|
Hydraulisch stuursysteem |
14Mpa |
